九江采桑區(qū)如何用好陶粒？建筑陶粒的特性您都清楚了嗎？這篇文章就將從以下兩個方向著手介紹！

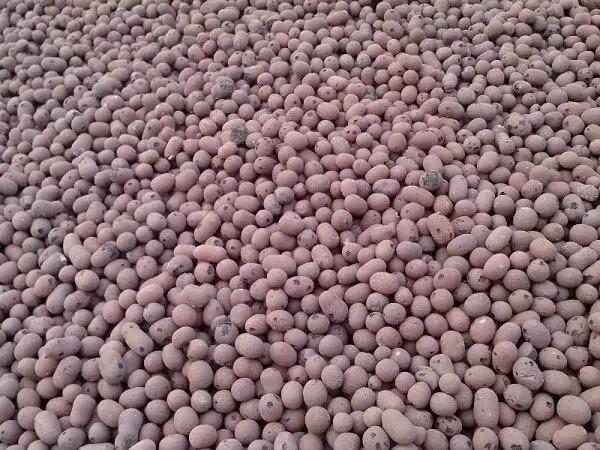

建筑陶粒特性：

1. 密度小，質(zhì)輕。陶粒本身的堆積密度小于1100Kg/m3,通常為300~900Kg/m3。以陶粒為骨料加工制作的混凝土密度為100~1800Kg/m3，相對應(yīng)的混凝土抗壓強度為30~40MPa。陶粒的明顯特點為外表堅硬，而內(nèi)部有許許多多的微孔。這一些微孔賦予陶粒質(zhì)輕的特性。200號陶粒混凝土的密度為1600Kg/m3左右，而一致標(biāo)號的普通混凝土的密度卻高達(dá)2600Kg/m3，二者相距1000Kg/m3。

2.保溫，隔熱。陶粒考慮到內(nèi)部多孔，故具備良好的保溫隔熱性，用它配置的混凝土熱導(dǎo)率通常為0.3~0.8W/（m.k）

3.耐熱性好。陶粒具備出色的耐火性。普通陶粒混凝土或陶粒混凝土砌塊集保溫，抗震，抗凍，耐火等性能為一體，尤其是耐火性是普通混凝土的4倍多。對一致的耐火周期，陶粒混凝土的板材厚度比普通混凝土薄20%。除此之外，陶粒還能夠配置耐火度1200℃以下的耐火混凝土。在650℃的高溫下，陶粒混凝土能維持常溫下強度的85%。而普通混凝土只可以維持常溫下強度的35%~75%。

4.抗震性能好。陶粒混凝土考慮到質(zhì)量輕，彈性模度低，抗變形性能好，故擁有比較好的抗震性能。在1976年唐山大地震中，天津修建的4棟陶粒混凝土大板建筑均基本上完好，并能正常使用，而且周圍相當(dāng)數(shù)量的磚混建筑都不同程度的遭受震害。這雖然與建筑結(jié)構(gòu)體系相關(guān)，可是陶粒混凝土擁有良好的抗震性能也是一個重要的緣故。

5.吸水率低，抗凍性能和耐久性能好。陶粒混凝土耐酸、堿腐蝕和抗凍性能強于普通混凝土。250號陶粒混凝土，15次凍融循環(huán)的強度損失不大于2%。1996年有關(guān)部門對全國自1985年至今所建的陶粒混凝土工程開展評測，結(jié)果顯示，不論是預(yù)制的或是現(xiàn)澆的，室內(nèi)的與室外的，所含鋼筋均為銹蝕，測得碳化深度一般不大于30mm，后期強度還能夠繼續(xù)增長，不難看出，陶粒混凝土是一類優(yōu)質(zhì)的建筑材料。

6.優(yōu)異抗?jié)B性。依據(jù)數(shù)次測試，陶粒混凝土的抗?jié)B性能強于普通混凝土。以20MPa陶粒混凝土與普通混凝土為例子，經(jīng)數(shù)次測試開展對比，普通混凝土的抗?jié)B指數(shù)為B6，而陶粒混凝土則可達(dá)B18至B25。1970年天津用20MPa的陶粒混凝土修建的防空通道（深3m,地下水位0.9m），至1980年檢查時未見滲漏狀況。寧波修建的兩條20MPa陶粒混凝土囤船（載重量80t），水上作業(yè)13年，不曾出現(xiàn)滲漏狀況。所以陶粒混凝土是制作水壩，地下工程的優(yōu)質(zhì)建筑材料的一種。

以上就是九江采桑區(qū)如何用好陶粒？建筑陶粒的特性您都清楚了嗎？兩個問題的介紹了，如果你有陶粒批發(fā)方面需求或者想咨詢各類陶粒價格的，歡迎大家前往陶粒廠家江西達(dá)人建材有限公司了解。
